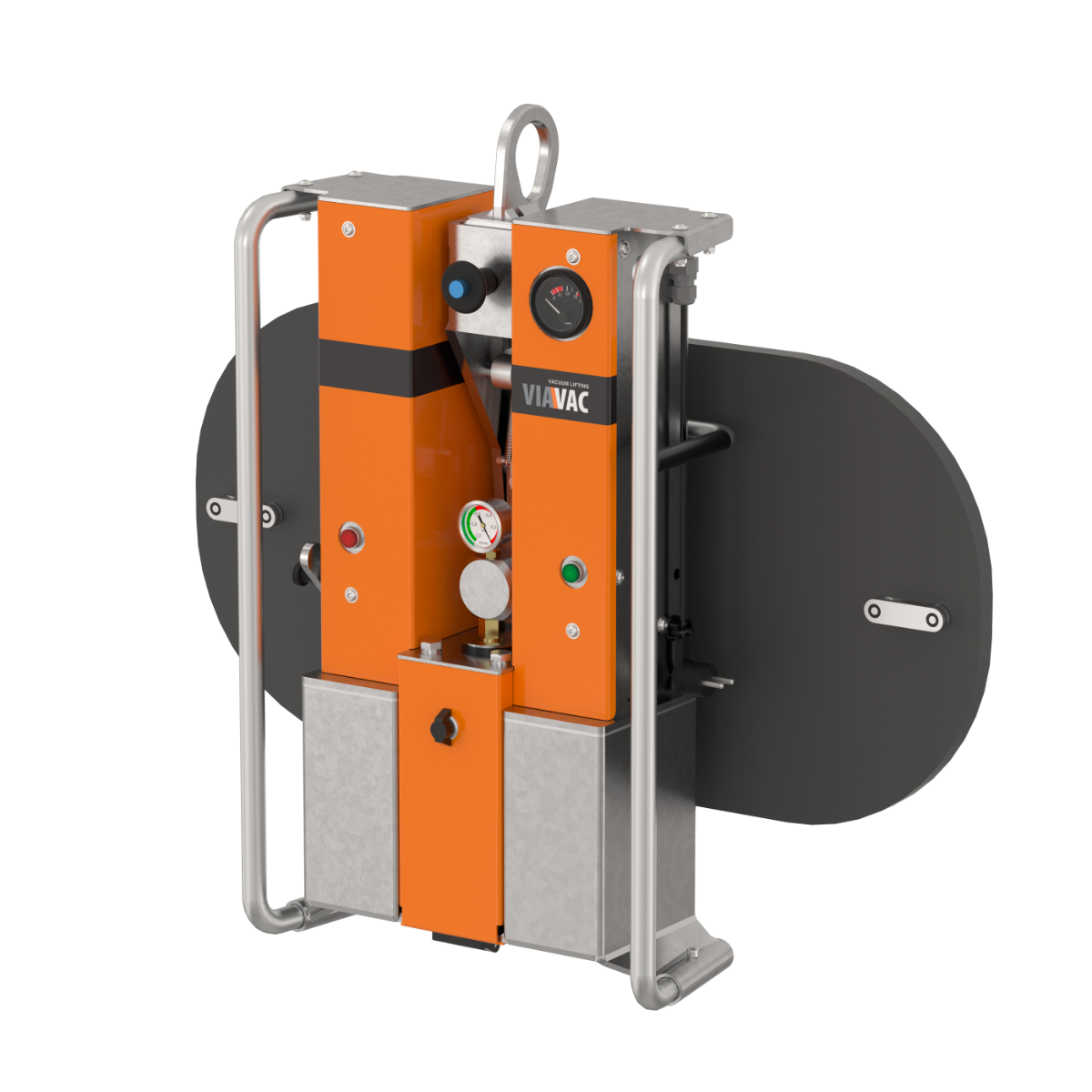

Viavac Vakumlu Panel Taşıma Makinesi: VIAVAC CLADBOY COMPACT CBC3-500
Vakumlu Panel Taşıma Makinesi: VIAVAC CladBoy Compact CBC3-500 Teknik İnceleme ve Kullanım Rehberi
Sandviç cephe paneli montajında hız ile iş güvenliğini bir arada sağlamak her proje yöneticisinin hedefidir. Uzun ve ağır panellerin elle ya da kayışlarla taşınması hem zaman kaybına hem de panel yüzeyinde hasara yol açar. İşte bu noktada vakumlu panel taşıma makinesi devreye girer. Bu yazıda, sahada en çok tercih edilen kompakt modellerden biri olan VIAVAC CladBoy Compact CBC3-500 vakumlu panel taşıma makinesi için teknik özellikleri, güvenlik sistemlerini, uygun panel tiplerini, doğru kullanım adımlarını ve bakım önerilerini ayrıntılı şekilde ele alıyoruz.
Vakumlu Panel Taşıma Makinesi Nedir?
Vakumlu panel taşıma makinesi, panel yüzeyine yerleştirilen bir vakum pedi aracılığıyla negatif basınç oluşturarak paneli güvenle tutan ve vinç yardımıyla montaj noktasına taşıyan bir kaldırma ekipmanıdır. Kanca, sapan veya kelepçe kullanılmadığı için panel kenarları ezilmez, boya ve kaplama yüzeyleri çizilmez. Bir vakumlu panel taşıma makinesi sayesinde panel yatay konumda alınabilir, havada döndürülebilir ve dikey konumda doğrudan çelik konstrüksiyona yaklaştırılabilir.
Geleneksel yöntemlerde bir paneli yerine oturtmak için çok sayıda işçi gerekir. Vakumlu panel taşıma makinesi ile ise vinç operatörü ve bir montaj ekibi işi çok daha kısa sürede tamamlar. Bu da hem işçilik maliyetini düşürür hem de iş kazası riskini azaltır.
VIAVAC CladBoy Compact CBC3-500 Nedir?
CladBoy Compact CBC3-500, Hollandalı vakumlu kaldırma ekipmanı üreticisi VIAVAC tarafından sandviç paneller için geliştirilmiş, aküyle çalışan kompakt bir vakumlu panel taşıma makinesidir. Bu vakumlu panel taşıma makinesi; vinç, teleskopik yükleyici veya benzeri bir kaldırma ekipmanına kaldırma halkası ile bağlanır.
Bu vakumlu panel taşıma makinesi, hava geçirmeyen ve şekil değiştirmeyen malzemeleri kaldırmak için tasarlanmıştır. Vakumlu panel taşıma makinesi düz veya hafif profilli yüzeylerde çalışabilir. Vakum pedinin conta profili, çok pürüzlü olmamak kaydıyla, 2 mm'ye kadar yüzey düzensizliklerini telafi edebilir. Bu özellik, trapez veya mikro nervürlü cephe panellerinde de güvenli tutuş sağlar.
Teknik Özellikler
Aşağıdaki tablo, CladBoy Compact CBC3-500 vakumlu panel taşıma makinesi için üretici verilerini özetler:
| Özellik | CBC3-500 Değeri |
|---|---|
| Maksimum kaldırma kapasitesi | 500 kg |
| Makine ağırlığı | 60 kg |
| Ölçüler (U × G × Y) | 800 × 233 × 729 mm |
| Vakum pedi | 40 × 80 cm |
| Vakum devresi | Tek devre ve vakum tampon tankı |
| Vakum pompası | 12V piston pompa, 26 L/dk, yaklaşık -0,80 bar |
| Güç kaynağı | Şarj edilebilir 12V / 12Ah akü |
| Şarj süresi | Yaklaşık 5 saat |
| Akü kullanım süresi | Tam şarjla en az 8 saat |
| Hareket kabiliyeti | 90° eğim, her 90°'de kilitlenen 360° dönüş |
| Çalışma sıcaklığı | 0 °C ile +40 °C arası |
| Maksimum rüzgâr hızı | 11 m/s (6 bofor) |
| Kullanım ömrü | En az 20.000 kaldırma döngüsü |
| Standart | EN 13155 |
Öne Çıkan Özellikler
Kompakt ve Taşınabilir Tasarım
Sadece 60 kg ağırlığında olan bu vakumlu panel taşıma makinesi, bir araç bagajında veya kamyonet kasasında rahatça taşınabilir. Opsiyonel tekerlekli taşıma arabası ile şantiye içinde tek kişi tarafından kolayca hareket ettirilir. Birden fazla şantiyede çalışan montaj ekipleri için kompakt bir vakumlu panel taşıma makinesi büyük lojistik avantaj sağlar.
360° Döndürme ve 90° Eğme
Vakumlu panel taşıma makinesi ile panel yatay konumda alınıp 90° eğilerek dikey konuma getirilebilir. Ayrıca panel 360° döndürülebilir ve her 90°'de güvenli şekilde kilitlenir. Böylece aynı vakumlu panel taşıma makinesi ile hem dikey hem de yatay cephe panelleri monte edilebilir.
Gün Boyu Çalışan Akü
12V / 12Ah akü, tam şarjla en az 8 saat yani bir tam iş günü kullanım sağlar. Akü seviyesi kontrol ünitesindeki voltmetreden izlenir. Çalışma için göstergenin 11V ile 14V arasında olması gerekir. Şarj cihazı akü dolduğunda otomatik olarak bakım şarjına geçtiği için fiş prizde bırakılabilir. Kablo veya jeneratör gerektirmeyen bir vakumlu panel taşıma makinesi, şantiyede elektrik altyapısı olmayan noktalarda bile kesintisiz çalışma imkânı sunar.
Opsiyonel Uzun Kaldırma Kolu
Standart kısa kaldırma halkasının yerine opsiyonel uzun kaldırma kolu takılabilir. Uzun kolun ileri pozisyonu, özellikle yatay panel montajında panelin daha düz asılmasını sağlar. Böylece vakumlu panel taşıma makinesi ağır panellerde de dengeli çalışır ve operatörün iş yükü azalır.
Opsiyonel Uzaktan Kumanda
İsteğe bağlı uzaktan kumanda sistemi ile vakum oluşturma ve vakumu bırakma işlemleri uzaktan kontrol edilebilir. Bu özellik, vakumlu panel taşıma makinesi kullanan operatörün konforunu ve ekibin çalışma verimliliğini artırır.
Güvenlik Sistemleri
Her vakumlu panel taşıma makinesi için en kritik konu güvenliktir. CBC3-500 vakumlu panel taşıma makinesi bu konuda birden fazla koruma katmanı sunar.
Görsel Uyarı Sistemi
- Yeşil LED: Vakum seviyesi güvenli kaldırma için yeterlidir (en az -0,60 bar).
- Kırmızı LED: Gerekli vakum seviyesine henüz ulaşılmamıştır, kaldırma yapılmamalıdır.
- Vakum göstergesi: Kırmızı ve yeşil bölgeli manometre, vakum pedindeki seviyeyi anlık olarak gösterir.
Sesli Alarm
Vakum seviyesi -0,60 barın altına düştüğünde sesli alarm devreye girer. Bu nedenle vakumlu panel taşıma makinesi kullanılırken operatör kulak koruyucu takmamalıdır. Üretici, ortam gürültüsü 70 dB'yi aştığında vakumlu panel taşıma makinesi ile çalışılmamasını öngörür.
Vakum Tampon Tankı
Vakumlu panel taşıma makinesi içinde pompa arızası veya küçük bir sızıntı durumunda yüksek kapasiteli tampon tankı ani vakum kaybını önler. Pompa devre dışı kalsa bile yük, basınç kritik seviyenin altına düştükten sonra en az 5 dakika tutulur. Bu süre, paneli güvenle indirmek için ekibe zaman kazandırır.
Düşük Akü Uyarısı ve Emniyet Kayışı
Akü seviyesi düştüğünde vakumlu panel taşıma makinesi operatörü uyarır. Ayrıca bu vakumlu panel taşıma makinesi, ikincil güvenlik önlemi olarak düşmeye karşı emniyet kayışı ile birlikte kullanılır.
Emniyet Kayışı Neden Zorunlu?
EN 13155 standardına göre şantiyede kullanılan vakumlu kaldırma ekipmanlarında ya iki ayrı vakum devresi ya da tek vakum devresine ek bir düşme emniyeti bulunmalıdır. CBC3-500 tek devreli bir vakumlu panel taşıma makinesi olduğu için emniyet kayışı kullanımı zorunludur. Dikey panellerde bir, yatay panellerde ise iki emniyet kayışı kullanılır. Kayışın geçtiği bölgedeki keskin panel kenarları korunmalı, hasarlı kayışlar derhal değiştirilmelidir.
Hangi Panellerle Kullanılabilir?
Üretici, CladBoy Compact CBC3 serisi vakumlu panel taşıma makinesi için sandviç duvar panellerinde aşağıdaki maksimum panel uzunluklarını referans olarak verir.
PIR/PUR çekirdekli paneller
| Panel kalınlığı | 40 mm | 60 mm | 80 mm | 100 mm | 120 mm | 150 mm |
|---|---|---|---|---|---|---|
| Dikey panel (m) | 10 | 12 | 12 | 14 | 14 | 16* |
| Yatay panel (m) | 10 | 12 | 12 | 13 | 13 | 15* |
| Ağırlık (kg/m²) | 11 | 11,5 | 12 | 13 | 14 | 16 |
Taş yünü çekirdekli paneller
| Panel kalınlığı | 60 mm | 80 mm | 100 mm | 120 mm | 150 mm | 200 mm |
|---|---|---|---|---|---|---|
| Dikey panel (m) | 12 | 12 | 13* | 13* | 14* | 12* |
| Yatay panel (m) | 10 | 10 | 11* | 11* | 12* | 12* |
| Ağırlık (kg/m²) | 17 | 19 | 22 | 24 | 27 | 32 |
* Panel ağırlığı mutlaka hesaplanmalı ve makinenin 500 kg kapasitesiyle karşılaştırılmalıdır.
Gözenekli, hava geçiren veya esnek malzemeler bu vakumlu panel taşıma makinesi ile kaldırılmamalıdır. Esnek yükler vakum pedinden soyularak ayrılabilir. Kırık, çatlak veya bükülmüş paneller de kaldırılmamalıdır.
Vakumlu Panel Taşıma Makinesi ile Doğru Kullanım: Adım Adım
Bir vakumlu panel taşıma makinesi ile güvenli montaj için üreticinin önerdiği çalışma sırası şöyledir:
- Vakumlu panel taşıma makinesi üzerindeki açma/kapama düğmesine basın. Pompa çalışır, kırmızı LED yanar ve sesli alarm öter.
- Vakum -0,60 bara ulaştığında alarm susar ve yeşil LED yanar.
- Panel üzerindeki koruyucu filmi kaldırın. Pedin oturacağı bölgedeki su, kar ve buzu temizleyin.
- Vakum pedini panelin düz bir bölgesine yerleştirin ve emiş kolunu "emiş" konumuna alın.
- Yeşil LED'in yandığını ve göstergenin yeşil bölgede olduğunu kontrol edin.
- Paneli birkaç santimetre kaldırın ve emniyet kayışlarını takın.
- Paneli hedef noktaya taşıyın, gerekirse eğip döndürün.
- Emniyet kayışlarını çözün, paneli yerine oturtun ve kolu "bırakma" konumuna alın.
Çalışma sırasında pompanın sık sık devreye girmesi sistemde sızıntı olduğuna işaret eder. Bu durumda vakumlu panel taşıma makinesi ile çalışmaya devam etmeden önce conta ve ped kontrol edilmelidir.
Hava Koşullarına Dikkat
Bu vakumlu panel taşıma makinesi yağmur veya kar altında kullanılabilir. Ancak pedin temas ettiği panel yüzeyi kuru olmalıdır, çünkü nem ve buz sürtünmeyi ciddi şekilde azaltır. Rüzgâr hızı 11 m/s'yi aştığında veya ani rüzgâr ihtimali olduğunda kaldırma yapılmamalıdır. 0 °C altındaki sıcaklıklarda ise makine önce sıcak bir ortamda 15 dakika çalıştırılarak içindeki nem alınmalıdır.
Bakım ve Uzun Ömür
Düzenli bakım yapılan bir vakumlu panel taşıma makinesi uzun yıllar sorunsuz çalışır. Üreticinin önerileri şunlardır:
- Kullanım öncesi kontrol: Vakum pedi ve contada çatlak, kir veya yağ olmamalıdır. Kauçuk parçalar yalnızca doğal sirke ile temizlenmeli, solvent veya benzin kullanılmamalıdır.
- Conta değişimi: Vakum pedindeki kauçuk conta aşındığında kullanıcı tarafından kolayca ve ekonomik şekilde değiştirilebilir.
- Tampon tankları: Nemli ortamda çalıştıktan sonra tahliye tapalarından su boşaltılmalıdır.
- Akü: Akü ömrü 3 ile 5 yıl arasındadır. Önlem olarak 3 yılda bir değiştirilmesi önerilir. Makine tam şarjlı olarak depolanmalıdır.
- Yağlama: Vakumlu panel taşıma makinesi üzerinde yağlama gerektiren parça yoktur.
- Periyodik muayene: Avrupa Birliği'nde yılda bir kez yetkili kuruluş muayenesi zorunludur. Türkiye'de de kaldırma ekipmanları için yürürlükteki periyodik kontrol mevzuatına uyulmalıdır.
Vakumlu Panel Taşıma Makinesi Seçerken Nelere Dikkat Edilmeli?
Doğru vakumlu panel taşıma makinesi seçimi, projenizdeki panel tipine ve ağırlığına bağlıdır. Seçim yaparken şu kriterleri değerlendirin:
- Kaldırma kapasitesi: En ağır panelin ağırlığı vakumlu panel taşıma makinesi kapasitesinin altında kalmalıdır.
- Ped ölçüsü: Geniş ped, uzun ve ağır panellerde daha dengeli tutuş sağlar.
- Güç kaynağı: Akülü bir vakumlu panel taşıma makinesi, kablo karmaşası olmadan çalışma imkânı verir.
- Güvenlik donanımı: Sesli alarm, görsel gösterge ve tampon tankı bulunmalıdır.
- Standart uygunluğu: Makinenin EN 13155 standardına uygun olması gerekir.
- Servis ve yedek parça: Türkiye'de yetkili servis ve orijinal yedek parça desteği olmalıdır.
Daha ağır taş yünü paneller veya daha uzun boylar için aynı serideki 800 kg kapasiteli CBC3-800 vakumlu panel taşıma makinesi de değerlendirilebilir.
Sıkça Sorulan Sorular
CladBoy CBC3-500 ile CBC3-800 arasındaki fark nedir? CBC3-500'ün kapasitesi 500 kg, ağırlığı 60 kg ve vakum pedi 40×80 cm'dir. CBC3-800'ün kapasitesi 800 kg, ağırlığı 70 kg ve pedi 50×100 cm'dir. Ağır taş yünü paneller için CBC3-800 daha uygun bir vakumlu panel taşıma makinesi seçeneğidir.
Vakumlu panel taşıma makinesi soğukta çalışır mı? CBC3-500, 0 °C ile +40 °C arasında tam kapasiteyle çalışır. -10 °C'ye kadar ise üreticinin nem alma prosedürü uygulanarak kullanılabilir. Makinenin geceleri 15 °C ve üzerinde saklanması önerilir.
Vakumlu panel taşıma makinesi aküsü bir iş gününü çıkarır mı? Evet. Tam şarjla en az 8 saat çalışır. Pompa çok sık devreye giriyorsa sistemde sızıntı olabilir ve akü daha hızlı biter.
Vakumlu panel taşıma makinesi yüksek rakımda kullanılabilir mi? Deniz seviyesinden 500 metrenin üzerinde kaldırma kapasitesi kademeli olarak azalır. 1.200 metrenin üzerinde ise vakum şalterlerinin VIAVAC yetkilisi tarafından ayarlanması gerekir.
Vakumlu panel taşıma makinesi için garanti süresi ne kadar? Üretici garantisi 1 yıldır. Kauçuk conta profilleri garanti kapsamı dışındadır.
Sonuç
VIAVAC CladBoy Compact CBC3-500, sandviç panel montajı yapan firmalar için kompakt, akülü ve EN 13155 uyumlu bir vakumlu panel taşıma makinesidir. 500 kg kapasite, 360° dönüş, tampon tanklı vakum sistemi ile sesli ve görsel uyarılar sayesinde montajı hızlandırır, iş güvenliğini artırır. Projenizde güvenilir bir vakumlu panel taşıma makinesi arıyorsanız, CBC3-500 hem fiyat performans hem de saha pratikliği açısından güçlü bir seçenektir.
VIAVAC'ın Türkiye distribütörü izo YALITIM olarak vakumlu panel taşıma makinesi seçimi, satış, eğitim ve servis konularında teknik destek sunuyoruz. Projenize en uygun vakumlu panel taşıma makinesi modelini belirlemek için bizimle iletişime geçin.
